1 概述

1.1 產品特點

a. 產品通過特殊設計和采用專門的阻燃材料，使電纜具有良好的阻燃性能。產品執行 MT818.12 和 MT386 標準。

b. 由于聚氯乙烯電纜料的固有特性，電纜適用于高落差和垂直敷設。

c. 聚氯乙烯電纜料具有突出的耐酸、耐堿和耐油性及較高的耐熱性能；因此電纜在上述環境中使用時，各項性能均能長期維持穩定，運行安全可靠。

d. 因聚氯乙烯電纜料的固有特性決定其在強電場下介質損耗較高、且其電導率隨電場強度上升而急劇增高，故產品不推薦在 3.6/6kV 及以上的線路中使用。

1.2 產品用途及適用范圍

煤礦用聚氯乙烯絕緣電力電纜用于煤礦井下或地面固定敷設的交流 50Hz，額定電壓 Uo/U 為 0.6/1kV 及以下輸配電線路中傳輸電能。也允許使用在系統標稱電壓不大于電纜額定電壓 1.5 倍的直流系統中。

電纜的額定電壓應適合于使用電纜系統的運行狀況，用 Uo/U(Um) 表示，均為有效值，單位為 kV。

Uo —— 電纜設計用的導體與屏蔽或金屬套之間額定電壓；

U —— 電纜設計用的導體之間的額定工頻電壓；

Um —— 設備最高電壓（使用設備和系統最高電壓的最大值）。

各型號電纜的適用范圍見表 1。

表 1 電纜型號、名稱和適用范圍

1.3 產品的品種型號及規格

煤礦用聚氯乙烯絕緣電力電纜的品種和型號見表 1。

產品型號各部分意義如下：

第一位：系列代號 M —— 煤礦用阻燃電纜；

第二位：絕緣材料代號 V —— 聚氯乙烯絕緣；

第三位：護套材料代號 V —— 聚氯乙烯護套（當電纜有鎧裝層時為內護層的材料代號）；

第四位：鎧裝層代號 2 —— 雙鋼帶；3 —— 細圓鋼絲；4 —— 粗圓鋼絲；

第五位：外護套材料代號 2 —— 聚氯乙烯外護套。

煤礦用聚氯乙烯絕緣電力電纜的品種和規格見表 2。

表 2 電纜品種和規格

1.4 使用環境條件和工作條件

a. 各種型號電纜導電線芯的長期允許工作溫度應不超過 70℃，短路時（最長持續時間不超過 5s），電纜導體的最高溫度不超過 160℃。

b. 電纜敷設時的環境溫度應不低于 0℃，若必須在 0℃ 以下的環境下施工，應將電纜預熱到 0℃ 以上才能敷設。

c. 敷設時電纜的彎曲半徑應不小于電纜外徑的 15 倍。

1.5 警示語

電纜的維護和使用除一般規定外，還應符合《煤礦安全規程》的規定。

2 產品結構

各種型號電纜的橫截面結構示意圖如圖 1 所示。

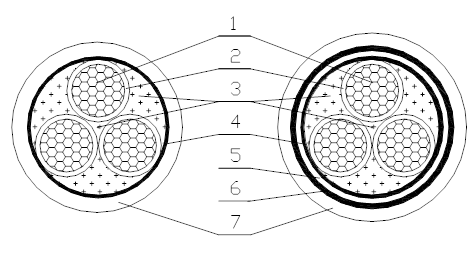

MVV 3芯（圓形線芯）                 MVV22 3芯（圓形線芯）

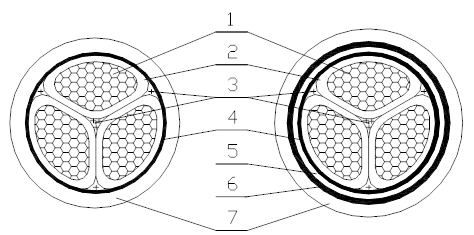

MVV 3芯（扇形線芯）                  MVV22 3芯（扇形線芯）


MVV 3+1芯（圓形線芯）                MVV22 3+1芯（圓形線芯）

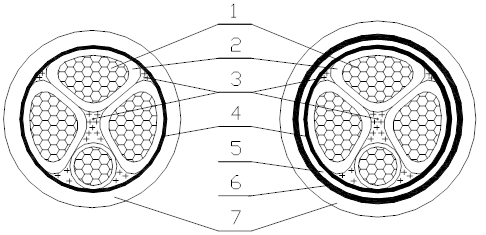

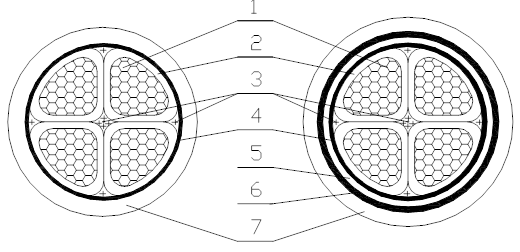

   MVV 3+1芯（扇形線芯）                 MVV22 3+1芯（扇形線芯）

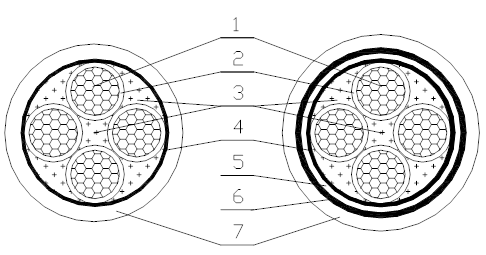

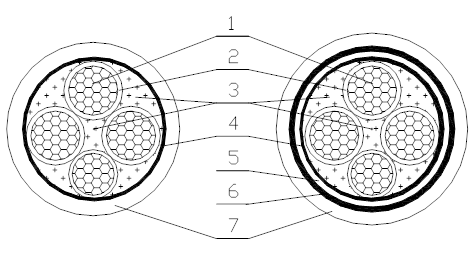

   MVV 4芯（圓形線芯）                   MVV22 4芯（圓形線芯）

圖 1 電纜的橫截面結構示意圖

圖注說明：

1.導體

2.絕緣

3.填充

4.包帶

5.內襯層

6.鋼帶

7.外護套
