煤礦用聚氯乙烯絕緣電力電纜

[當前欄目：耐候阻燃礦用電纜]????? [發布日期：[2015-08-07]]

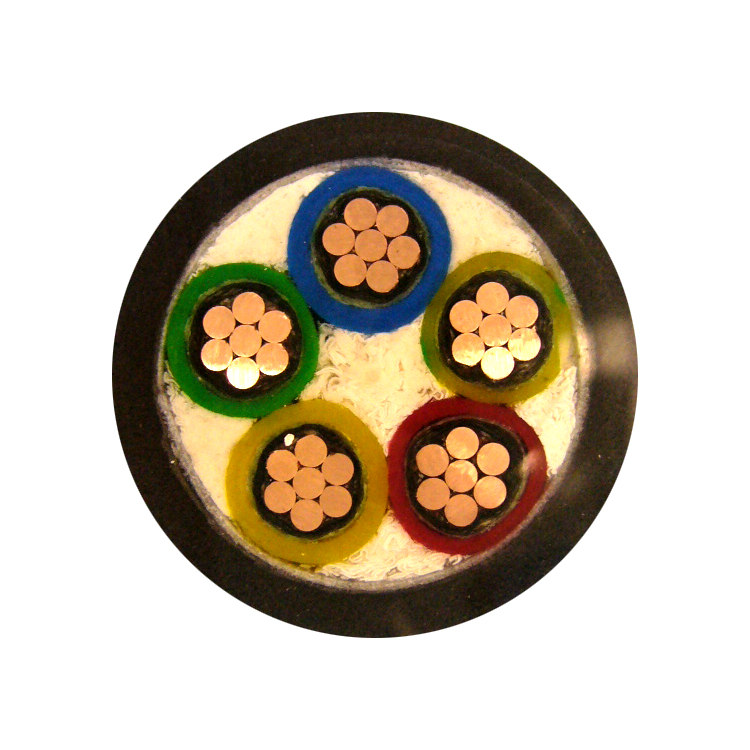

煤礦用聚氯乙烯絕緣電力電纜 第1張


煤礦用聚氯乙烯絕緣電力電纜技術規范

（執行標準：MT818.12、MT386）

一、產品概述

1.1 核心特性

特性 說明
阻燃性 特殊設計+阻燃材料，符合煤礦安全標準
敷設適應性 適用于高落差及垂直敷設
耐環境性 耐酸、堿、油性突出，耐熱性能優越
電壓限制 不推薦用于3.6/6kV及以上線路（聚氯乙烯介質損耗隨電場強度升高而增大）

1.2 用途與范圍

  • 應用場景：煤礦井下/地面固定敷設

  • 電氣參數：

    • 交流50Hz，額定電壓 0.6/1kV及以下

    • 直流系統：標稱電壓 ≤ 電纜額定電壓1.5倍

  • 電壓定義：

    符號 含義 單位
    U? 導體與屏蔽/金屬套間設計電壓 kV
    U 導體間額定工頻電壓
    Um 設備最高電壓

二、產品型號與規格

2.1 型號與適用范圍

型號 名稱 適用范圍
MVV 聚氯乙烯絕緣聚氯乙烯護套電力電纜 井下/隧道/管道敷設，不承受外力
MVV22 聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電纜 井下/隧道/管道敷設，可承受機械外力（不可承受大拉力）

2.2 型號結構解析

位序 代號 含義
1 M 煤礦用阻燃電纜
2 V 聚氯乙烯絕緣
3 V 聚氯乙烯內護套
4 22 雙鋼帶鎧裝
5 (2) 聚氯乙烯外護套

2.3 產品規格表

型號 芯數 額定電壓 0.6/1kV (mm²) 額定電壓 1.8/3kV (mm²)
MVV 3芯 1.5~300 10~300
  3+1芯 4~300 10~300
  4芯 4~185 4~185
MVV22 3芯 2.5~300 10~300
  3+1芯 4~300 10~300
  4芯 4~185 4~185

三、技術參數與安裝要求

3.1 工作條件

參數 要求
長期工作溫度 ≤70℃
短路溫度 ≤160℃（持續時間≤5s）
敷設環境溫度 ≥0℃（低于0℃需預熱至0℃以上）
最小彎曲半徑 ≥15倍電纜外徑

3.2 安全警示

?? 維護使用必須遵守《煤礦安全規程》

  • 嚴禁超電壓等級使用（>1.8/3kV）

  • 鎧裝電纜敷設時避免過度拉力

四、產品結構示意圖

煤礦用聚氯乙烯絕緣電力電纜 第2張
各種型號電纜的橫截面結構示意圖如圖1所示。
煤礦用聚氯乙烯絕緣電力電纜 第3張

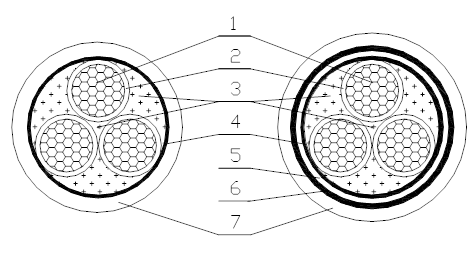

MVV 3芯（圓形線芯）                 MVV22 3芯（圓形線芯）
煤礦用聚氯乙烯絕緣電力電纜 第4張

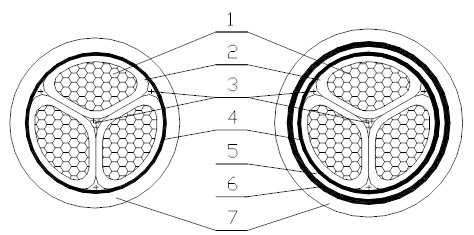

MVV 3芯（扇形線芯）                  MVV22 3芯（扇形線芯）
煤礦用聚氯乙烯絕緣電力電纜 第5張

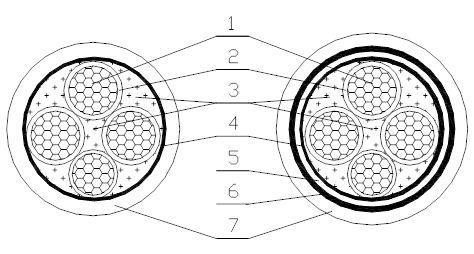

MVV 3+1芯（圓形線芯）                MVV22 3+1芯（圓形線芯）
煤礦用聚氯乙烯絕緣電力電纜 第6張

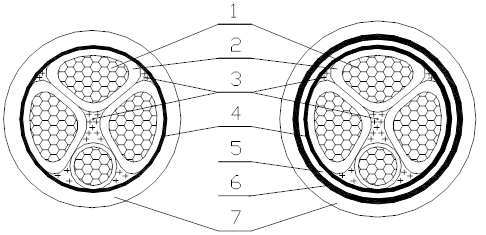

   MVV 3+1芯（扇形線芯）                 MVV22 3+1芯（扇形線芯）
煤礦用聚氯乙烯絕緣電力電纜 第7張

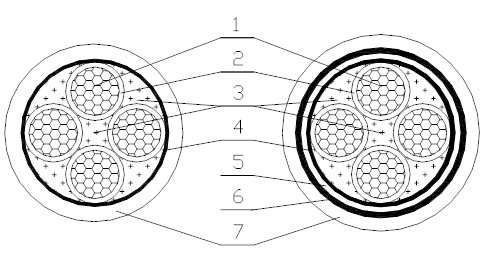

   MVV 4芯（圓形線芯）                   MVV22 4芯（圓形線芯）
煤礦用聚氯乙烯絕緣電力電纜 第8張

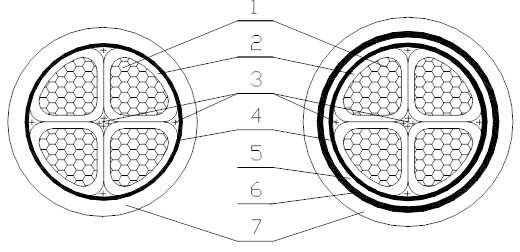

MVV 4芯（扇形線芯）                    MVV22 4芯（扇形線芯）
1 導體  2 絕緣  3填充  4 包帶  5 內襯層  6 鋼帶  7 外護套
圖1 電纜的橫截面結構示意圖
