架空絕緣電纜產品技術手冊

1. 產品標準和適用范圍

1.1 產品標準

• GB/T 12527-2008 《額定電壓1kV及以下架空絕緣電纜》

• GB/T 14049-2008 《額定電壓10kV架空絕緣電纜》

• Q/KDL09-2015 《額定電壓10kV及以下鋼芯加強鋁導體架空絕緣電纜》

1.2 適用范圍

• 額定電壓1kV及以下架空絕緣電纜： 適用于交流額定電壓1kV及以下架空固定敷設電力線路及引戶線等。（當使用直流系統時，該系統的額定電壓應不大于電纜額定電壓的1.5倍）

• 額定電壓10kV架空絕緣電纜： 適用于交流額定電壓10kV的架空固定敷設電力線路（軟銅芯產品用于變壓器引下線）。

2. 使用特性

2.1 額定電壓1kV及以下架空絕緣電纜

• 2.1.1 導體長期允許工作溫度：

  • 聚氯乙烯(PVC)、聚乙烯(PE)絕緣：≤ 70℃

  • 交聯聚乙烯(XLPE)絕緣：≤ 90℃

• 2.1.2 敷設溫度：

  • 聚氯乙烯(PVC)電纜：≥ 0℃

  • 其他電纜（PE, XLPE）：≥ -20℃

• 2.1.3 允許彎曲半徑：

  • 電纜外徑(D) < 25mm：≥ 4D

  • 電纜外徑(D) ≥ 25mm：≥ 6D

2.2 額定電壓10kV架空絕緣電纜

• 2.2.1 導體最高長期允許工作溫度：

  • 高密度聚乙烯(HDPE)絕緣：75℃

  • 交聯聚乙烯(XLPE)絕緣：90℃

• 2.2.2 短路時（≤5秒）最高溫度：

  • 高密度聚乙烯(HDPE)絕緣：150℃

  • 交聯聚乙烯(XLPE)絕緣：250℃

• 2.2.3 敷設溫度：

  • 聚氯乙烯(PVC)電纜：≥ 0℃

  • 其他電纜（HDPE, XLPE）：≥ -20℃

• 2.2.4 允許彎曲半徑：

  • 單芯電纜：≥ 20(D + d)

  • 多芯電纜：≥ 15(D + d)

  • (D：電纜實際外徑；d：導體實際外徑)

3. 產品型號、名稱及主要用途

表1：架空絕緣電纜型號、名稱及主要用途

4. 產品規格

表2：架空絕緣電纜產品規格

說明：

1. K 為承載絞線，按工程設計要求，可任選表中規定截面與主線芯相匹配。

2. K(A) 表示鋼承載絞線。

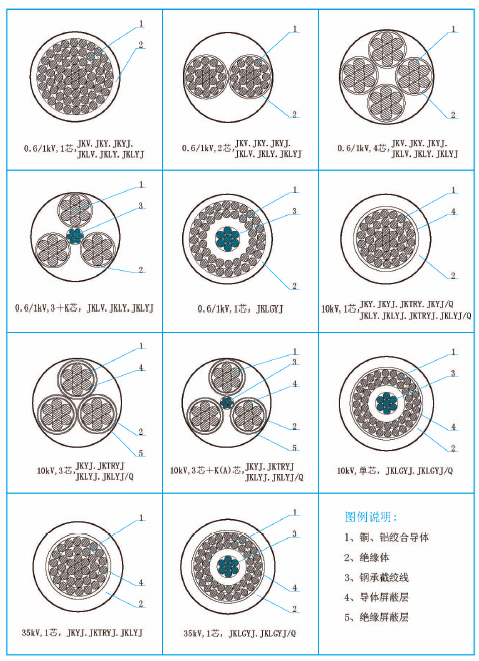

5. 架空絕緣電纜結構示意圖
